Olieveld legering staal materiaal 25 - 30F Lengte zuiger aandrijving staven
API 11B Standaard olieboorapparatuur en toebehoren
Productbeschrijving:
De zuiger is de gebruikelijke uitrusting in de oliewinning.De zuigerstaaf wordt geplaatst tussen de gepolijste staaf en de olieputpompDe zuigerstaaf is gemaakt van hoogwaardig koolstofstaal en legeringsstaal, dat voldoet aan de API-specificatie 11B.De zuigerstaaf heeft verschillende soorten, waaronder de gewone zuigerstaafHet gebruik van de sucker rod koppeling om de sucker rod te verbinden. De sucker rod heeft ook verschillende specificaties voor verschillende omgevingen en toepassingen.
Kenmerken:
1Het kan ook worden gebruikt voor het draaien van verwarmingskabels.
2De draadvormige verbinding is ontworpen met draagvlak om de verbinding betrouwbaarder te maken.
3- Hoge stijfheid om groot koppel te dragen.
4. Verbindingstype: koppeling en directe verbinding.

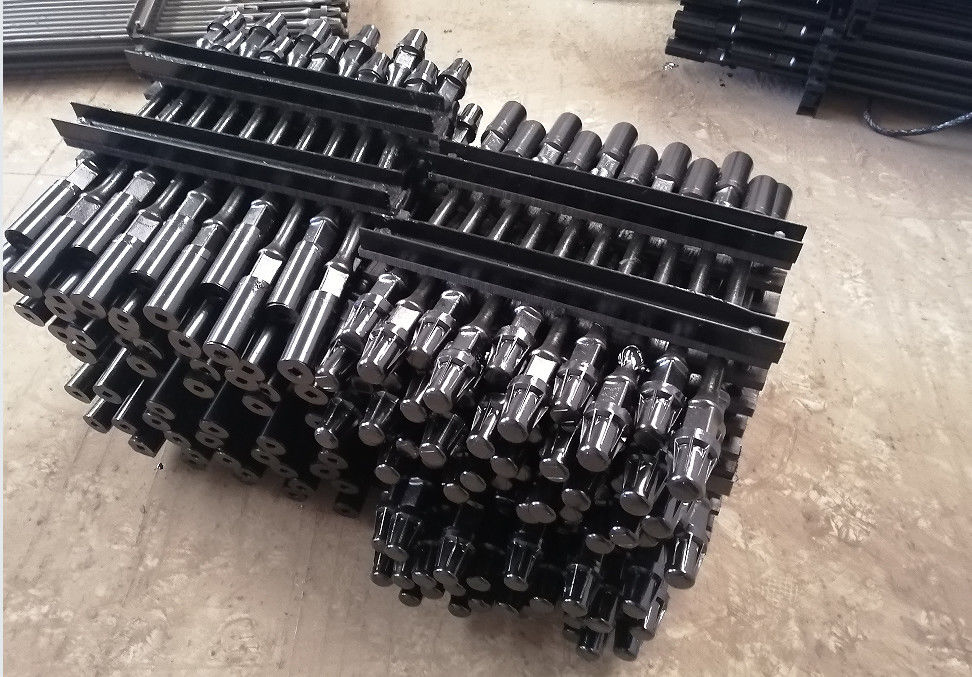

5Metalen palletpakket voor ruimtebesparing en gemakkelijk vervoer.
6Er zijn plastic doppen om de draad van de zuiger te beschermen.
Grade-gegevens:
1.Klasse D zuigerstaaf: Gemaakt van kwalitatief hoogwaardige warmtebehandelde staallegering, met een hoge trek- en opbrengststerkte; geschikt voor een niet-corrosieve of licht corrosieve omgeving.
2- Zuigstaaf van klasse C: matige sterkte, niet vatbaar voor sulfide-stresscracking, geschikt in zuur medium.
3.. Zuigstaaf van de categorie HL en HY: hoge sterkte; structuur en afmetingen overeenkomen met de zuigstaaf van de categorie D; bestand tegen 966-1, 136 MPa (140, 000-164, 720 psi); geschikt voor diepe en grote verplaatsingsputten
4. Klasse K, KD zuigerstaaf: met een goede corrosiebestendigheid in H2S, CO2 en NaCl media, superieure treksterkte.
Specificatie van de zuigerstaaf en de ponystaaf:
Specificatie van de zuigstok:
| Grootte in mm |
Stang Korpsdiameter (mm) |
Koppeling
OD mm (in) |
Volledige koppelgrootte OD mm (in) |
diameter van de ext. draad in (mm) |
W*L mm (in) |
Lange reeks m (ft) |
| 1 (25) |
1 (25.40) |
50.8 (2) |
55.6 ((2.187) |
1-3/8 (34.93) |
33.3×38.1 ((1-5/16×1-1/2) |
2 (6), 3 (10) |
| 1-1/8 (28) |
1-1/8 (28.58) |
57.2 (2.25) |
60.33(2.375) |
1-9/16 (39.7) |
38.1×41.3 (1-1/2×1-5/8) |
2 (6), 3 (10) |
| 3/4 (19) |
3/4 (19.05) |
38.1 (1.5) |
41.28(1.625) |
1-1/16 ((26.99) |
25.4×31.8 (1×1-1/4) |
9.14 (30) |
| 5/8 (16) |
5/8 (15.88) |
31.8 (1.25) |
38.10(1.5) |
Vloeistof |
22.2×31.8 (7/8×1-1/4) |
7.62 (25) |
| 7/8 (22) |
7/8 (22.23) |
41.3 (1.625) |
46.0(1.812) |
1-3/16 (30.16) |
25.4×31.8 (1×1-1/4) |
0.6 (2), 1 (3) |
Mechanische eigenschappen van zuigstangen:
| Graad |
Min. Kracht 0,2%
verschuiving M Pa (psi)
|
Treksterkte
M Pa (psi) |
Verlenging
δ%
|
Vermindering van het oppervlak ψ% |
| K |
414 (60, 000) |
621-793 ((90, 000-115, 000) |
≥ 13 |
≥ 60 |
| C |
414 (60, 000) |
621-793 ((90, 000-115, 000) |
≥ 13 |
≥ 50 |
| D |
586 (84, 970) |
793-965 (114, 985-139, 925) |
≥ 10 |
≥ 50 |
| HL |
795 ((115.000) |
965-1.195 ((140.000-173.339) |
≥ 10 |
≥ 45 |
| KD |
590 ((85, 000) |
793-965 (114, 985-139, 925) |
≥ 10 |
≥ 50 |
| HY |
540 (78, 300) |
965-1.195 ((140.000-173.339) |
≥ 42 |
≥ 224 |
Chemische samenstelling van gewone zuigers:
| AISI |
C |
- Jawel. |
Deeltjes |
P |
S |
Cr |
Ni |
Mo. |
V |
C. |
Al |
| 1541 |
0.36-0.45 |
0.15-0.35 |
1.35-1.65 |
≤ 0.04 |
≤ 0.04 |
≤ 0.3 |
≤ 0.35 |
≤ 0.06 |
0.04-0.09 |
≤ 0.35 |
≤ 0.035 |
| 4120 |
0.17-0.24 |
0.17-0.37 |
0.4-0.7 |
≤ 0.025 |
≤ 0.025 |
0.8-1.1 |
≤ 0.3 |
0.15-0.25 |
/ |
≤ 0.2 |
/ |
| 4130 |
0.26-0.33 |
0.17-0.37 |
0.4-0.7 |
≤ 0.025 |
≤ 0.025 |
0.8-1.1 |
≤ 0.3 |
0.15-0.25 |
/ |
≤ 0.2 |
/ |
| 4138 |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤ 0.025 |
≤ 0.025 |
0.9-1.2 |
≤ 0.3 |
0.2-0.3 |
/ |
≤ 0.2 |
/ |
| 4138M |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤ 0.025 |
≤ 0.025 |
0.9-1.2 |
≤ 0.3 |
0.2-0.3 |
0.04-0.09 |
≤ 0.2 |
/ |
| 4140 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤ 0.025 |
≤ 0.025 |
0.9-1.2 |
≤ 0.3 |
0.15-0.25 |
0.04-0.09 |
≤ 0.2 |
/ |
| 4142 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤ 0.025 |
≤ 0.025 |
0.9-1.2 |
≤ 0.3 |
0.15-0.25 |
0.04-0.09 |
≤ 0.2 |
/ |
| 3130 |
0.22-0.29 |
0.15-0.35 |
0.71-1.0 |
≤ 0.025 |
≤ 0.025 |
0.42-0.65 |
0.72-1.0 |
0.01-0.06 |
/ |
≤ 0.2 |
/ |
| 4320 |
0.18-0.42 |
0.15-0.35 |
0.8-1.0 |
≤ 0.025 |
≤ 0.025 |
0.7-0.9 |
1.15-1.5 |
0.2-0.3 |
0.04-0.09 |
≤ 0.35 |
≤ 0.035 |
| 4330 |
0.3-0.35 |
0.15-0.35 |
0.8-1.1 |
≤ 0.025 |
≤ 0.025 |
0.8-1.1 |
1.65-2.0 |
0.2-0.3 |
0.05-0.10 |
≤ 0.2 |
/ |
| 4621 |
0.18-0.23 |
0.17-0.37 |
0.7-0.9 |
≤ 0.025 |
≤ 0.025 |
≤ 0.35 |
1.65-2.0 |
0.2-0.3 |
/ |
≤ 0.2 |
/ |
| 4720 |
0.19-0.23 |
0.15-0.35 |
0.85-1.05 |
≤ 0.025 |
≤ 0.025 |
0.8-1.05 |
0.9-1.2 |
0.22-0.30 |
0.02-0.05 |
0.40-0.60 |
/ |
